Module expérimental de couche limite de plaque plate F103

Module expérimental de couche limite de plaque plate F103

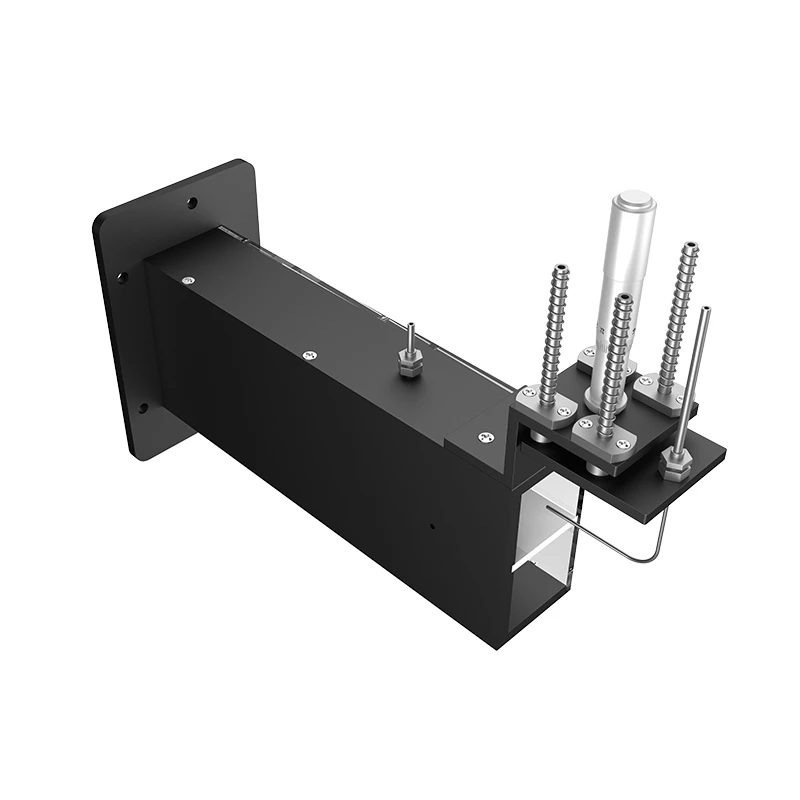

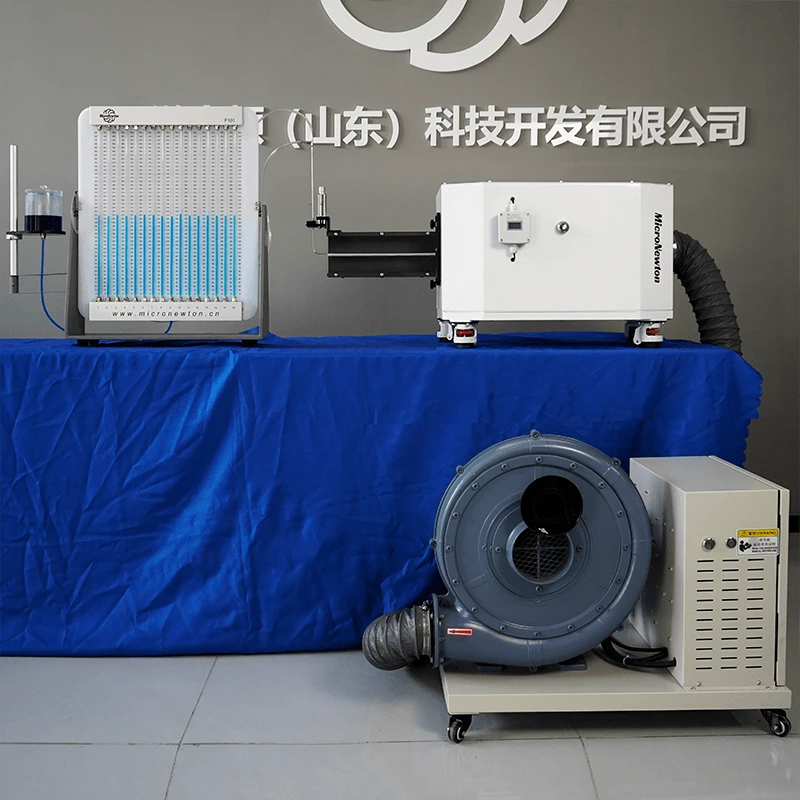

Ce produit est conçu pour être utilisé conjointement avec le banc expérimental d'aérodynamique de base et le module expérimental de manomètre multitube. Il est destiné à étudier les caractéristiques d'écoulement de la couche limite sur une plaque plane en aérodynamique.

La face avant du module est transparente pour une visualisation claire. Une plaque de séparation amovible et réversible est installée dans le canal d'écoulement, et des plaques de revêtement blanches réglables en haut et en bas du canal permettent la formation de gradients de pression favorables ou défavorables le long de la direction d'écoulement.

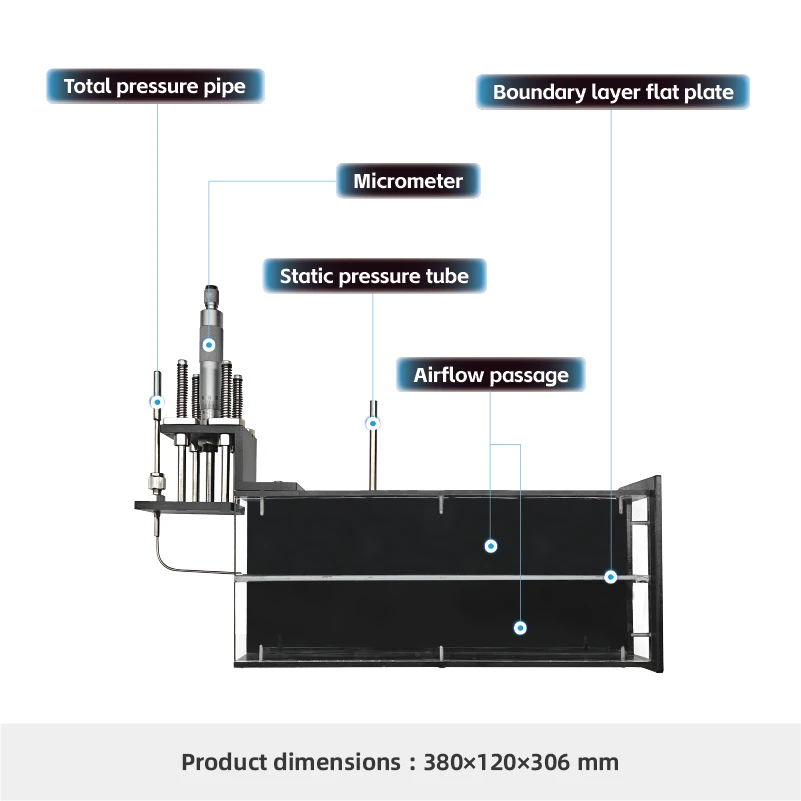

L'appareil est équipé d'un tube de Pitot miniature, dont la position verticale peut être réglée avec précision à l'aide d'un micromètre. Cela permet de mesurer la répartition de l’épaisseur de la couche limite dans la direction de l’écoulement.

Sur la base de l'équation de Bernoulli et en utilisant les données de pression totale et statique mesurées par le manomètre multitube, la distribution des vitesses au sein de la couche limite peut être calculée.

Le module prend également en charge la personnalisation de plaques avec différentes rugosités de surface pour des applications de recherche étendues.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Attributs du produit

Modèle de produit	F103	Nom du produit	Module expérimental de couche limite de plaque plate
Principaux matériaux	POM noir, acrylique transparent, alliage d'aluminium 6061	Dimensions	190 × 120 × 380 mm
Poids du produit	2,5 kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Aucun
Modules requis	Aucun	Modules optionnels	Aucun
