Module expérimental de visualisation F108-Flow

Module expérimental de visualisation F108-Flow

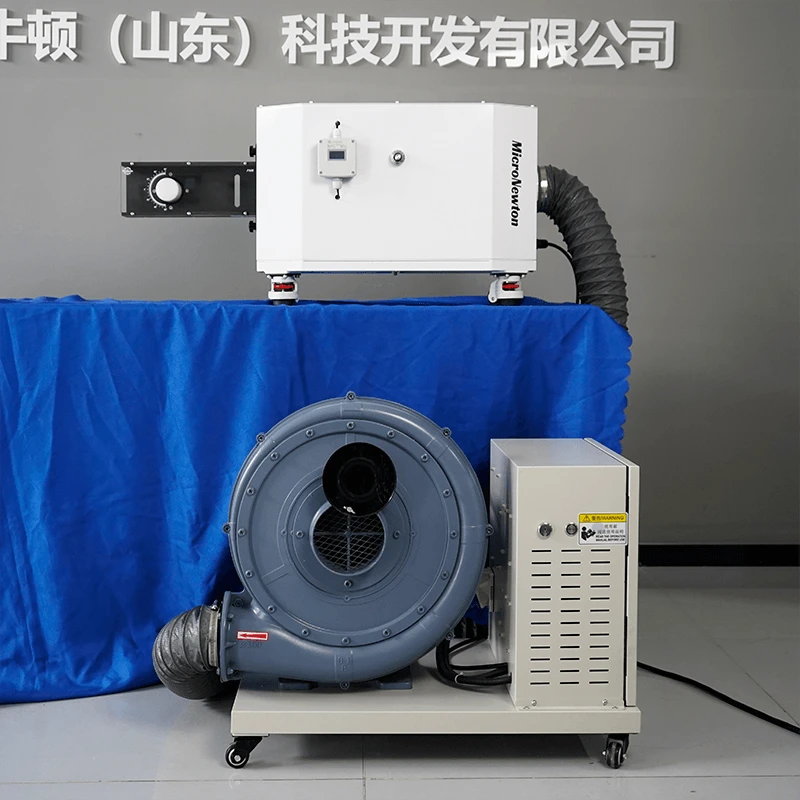

Ce produit est conçu pour être utilisé conjointement avec le banc expérimental d'aérodynamique de base (F100). Il est destiné à visualiser les modèles de flux d’air dans les expériences aérodynamiques.

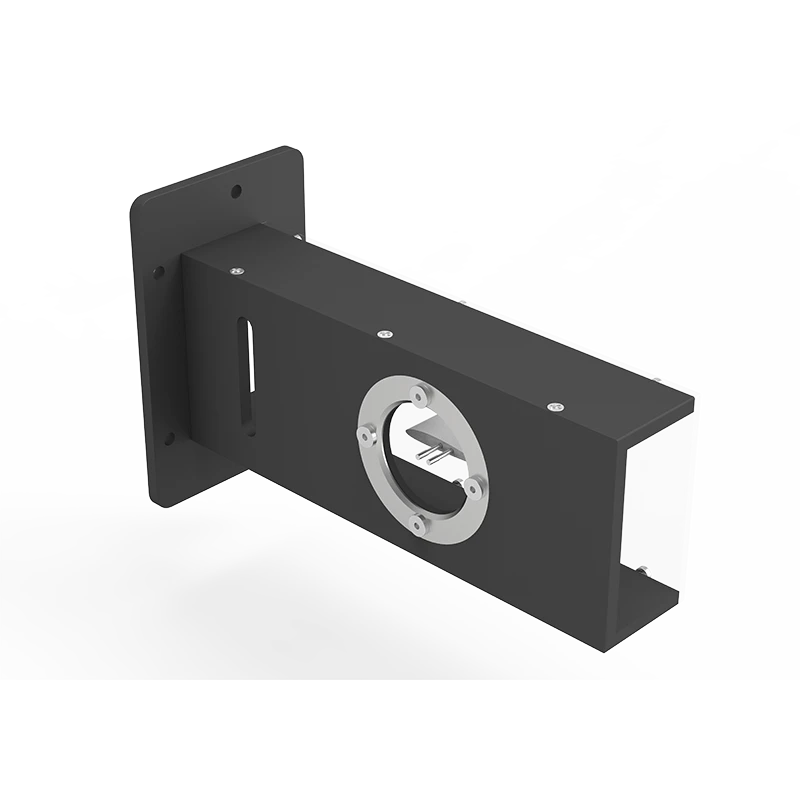

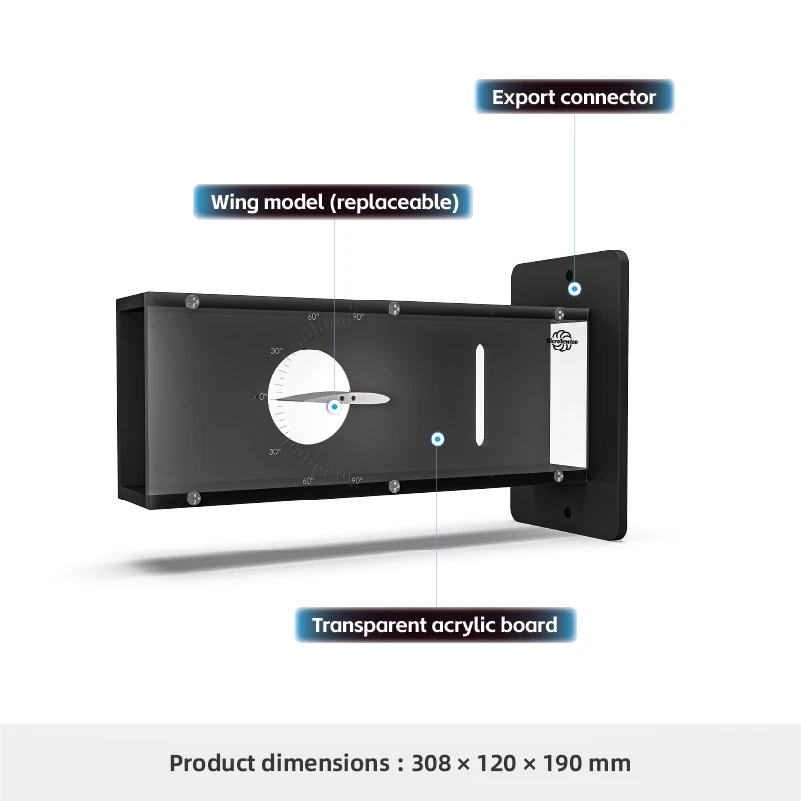

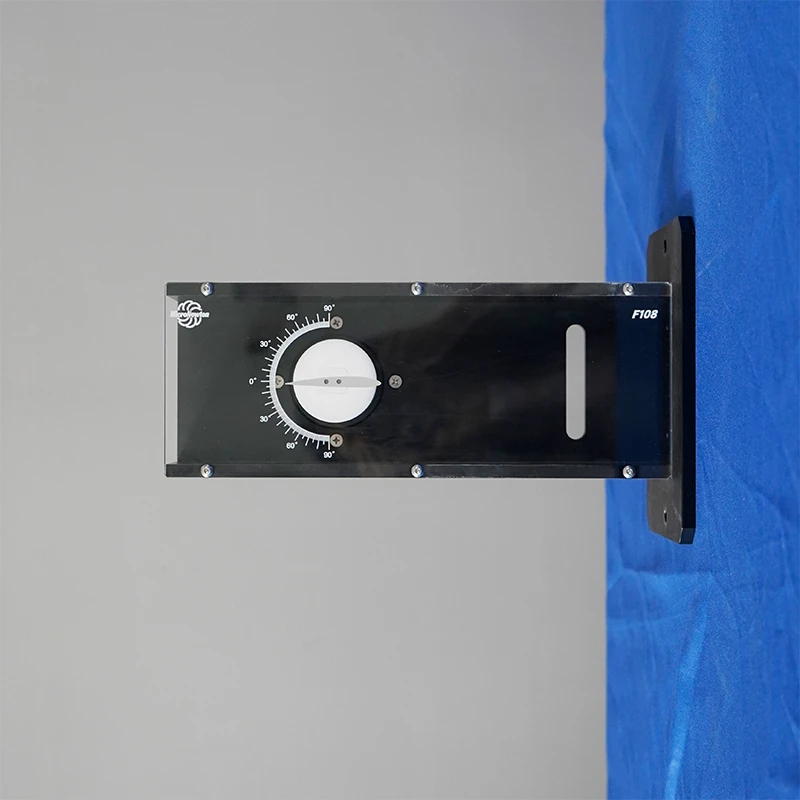

Le module se compose d'un canal d'écoulement rectangulaire semi-transparent, d'un couvercle en acrylique transparent et de divers modèles de test interchangeables. Le canal peut accueillir différents corps d'écoulement, notamment des plaques plates, des modèles à profil aérodynamique, des cylindres et des prismes triangulaires.

Lorsqu'il est utilisé avec un générateur de fumée en option, de la fumée visible est introduite dans le flux d'air. Lorsque la fumée passe sur les modèles de test, elle révèle clairement les schémas d'écoulement, le comportement aérodynamique, la séparation et la fixation des parois (effet Coandă), permettant une observation intuitive des phénomènes aérodynamiques.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Attributs du produit

Modèle de produit	F108	Nom du produit	Module expérimental de visualisation de flux
Principaux matériaux	Résine photosensible, POM noir, acrylique	Dimensions	308 × 120 × 190 mm
Poids du produit	1,65 kg	Environnement opérationnel	Température ambiante, R. humidité relative ≤ 85%
Alimentation d'entrée	Aucun
Modules requis	Aucun	Modules optionnels	Générateur de fumée
