Module expérimental sur l'effet Coanda F106

Module expérimental sur l'effet Coanda F106

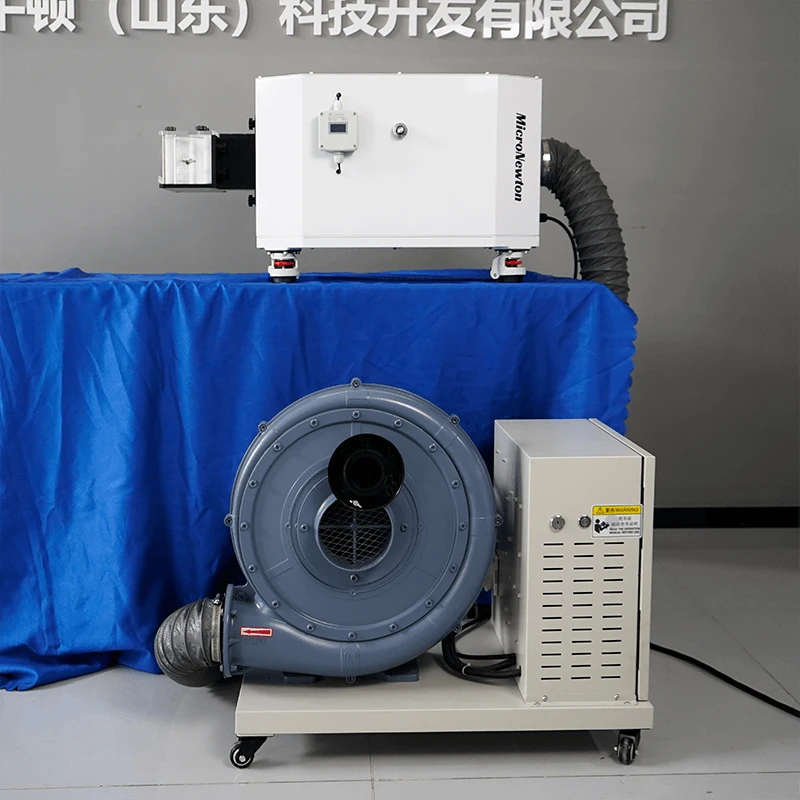

Ce produit est conçu pour être utilisé conjointement avec le banc expérimental d’aérodynamique de base. Il est destiné à étudier les caractéristiques d'écoulement associées à l'effet Coandă (effet d'attache aux parois) en aérodynamique.

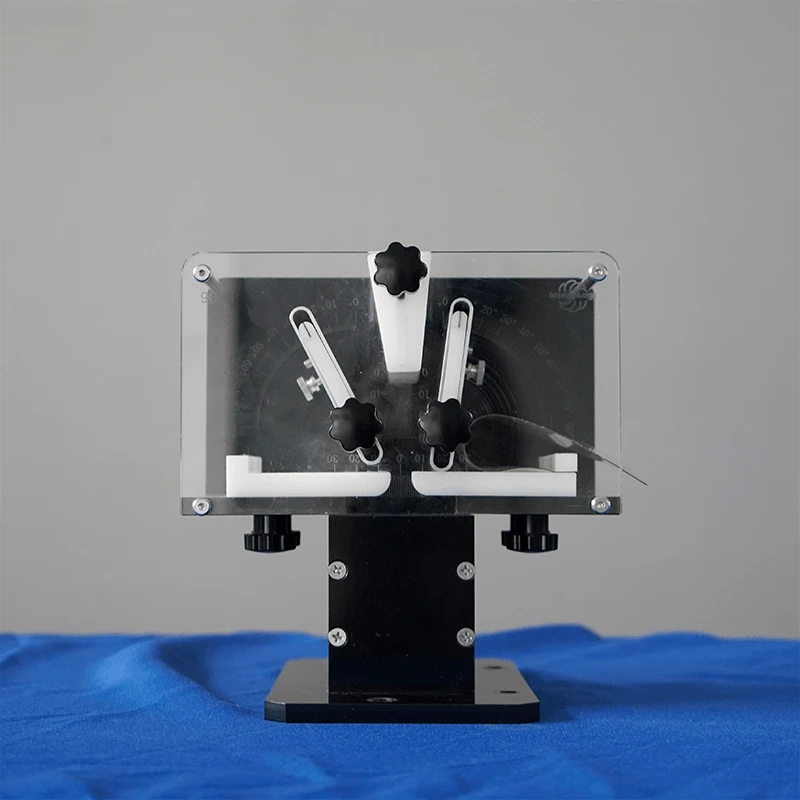

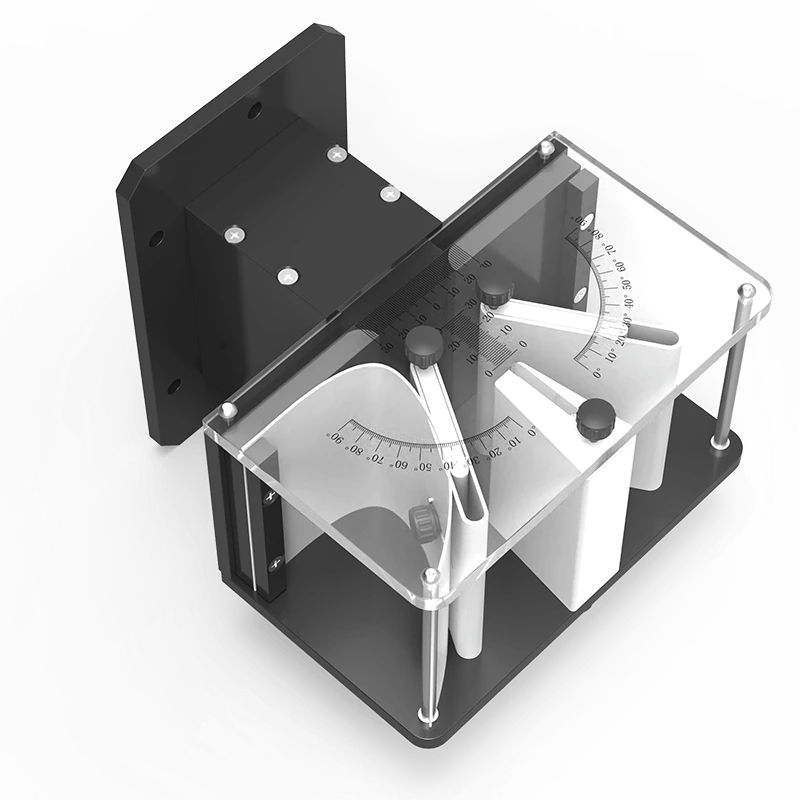

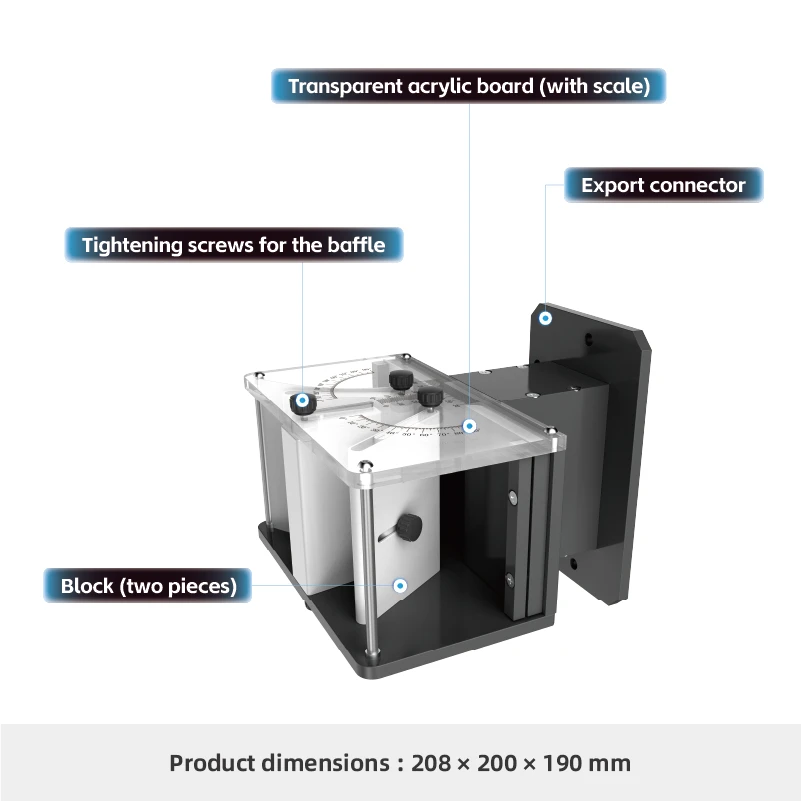

Le module comporte un canal d'écoulement rectangulaire semi-transparent, qui est connecté au banc aérodynamique via un connecteur de sortie. À l’intérieur du canal se trouve un chemin d’écoulement à double paroi en forme de Y, avec une taille d’ouverture réglable et une plaque de séparation positionnée au centre. La position axiale, l'angle et la distance de décalage de la plaque séparatrice peuvent être ajustés et lus via des graduations.

Cette configuration permet d'étudier le comportement du flux d'air bidimensionnel et l'effet Coandă, où un jet de fluide se fixe à une surface proche pendant l'écoulement.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Attributs du produit

Modèle de produit	F106	Nom du produit	Module expérimental sur l'effet Coanda
Principaux matériaux	POM, alliage d'aluminium, acrylique transparent	Dimensions	190 × 200 × 208 mm
Poids du produit	1,85kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Aucun
Modules requis	Aucun	Modules optionnels	Aucun
