Fondamentaux de l’aérodynamique
Ce produit est conçu pour être utilisé conjointement avec le banc expérimental d'aérodynamique de base et le module expérimental de manomètre multitube. Il est destiné à étudier les caractéristiques d'écoulement de l'air à l'intérieur d'un tuyau circulaire, en mettant l'accent sur le comportement d'écoulement turbulent.

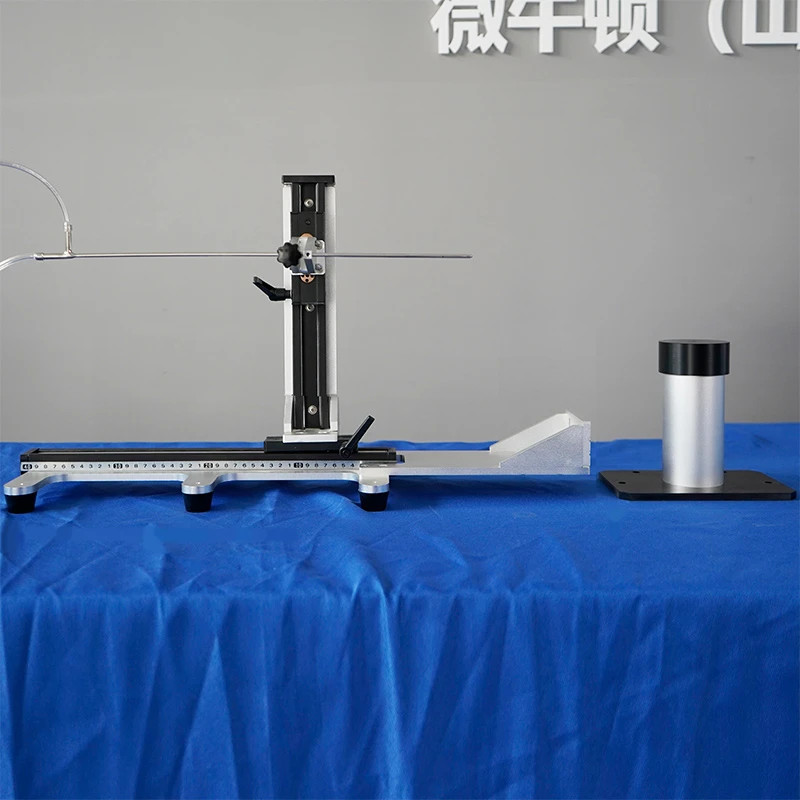

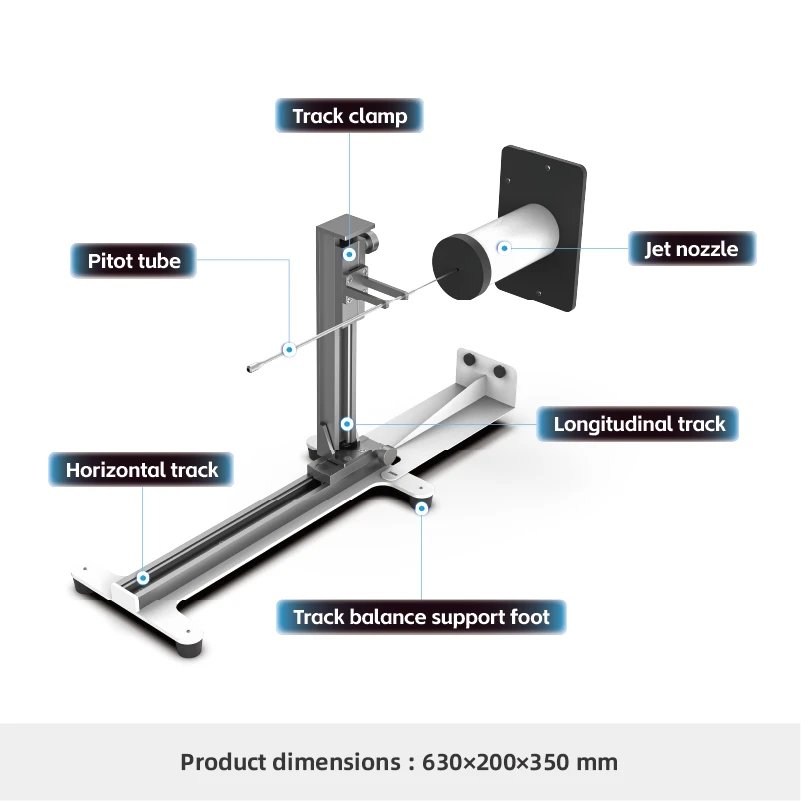

Le module se compose d'un tuyau circulaire en métal, avec une sortie à arêtes vives à l'intérieur de la section droite pour favoriser la formation d'un écoulement turbulent. Un tube de Pitot est monté sur un bâti de mesure et peut être déplacé horizontalement et verticalement dans le tuyau.

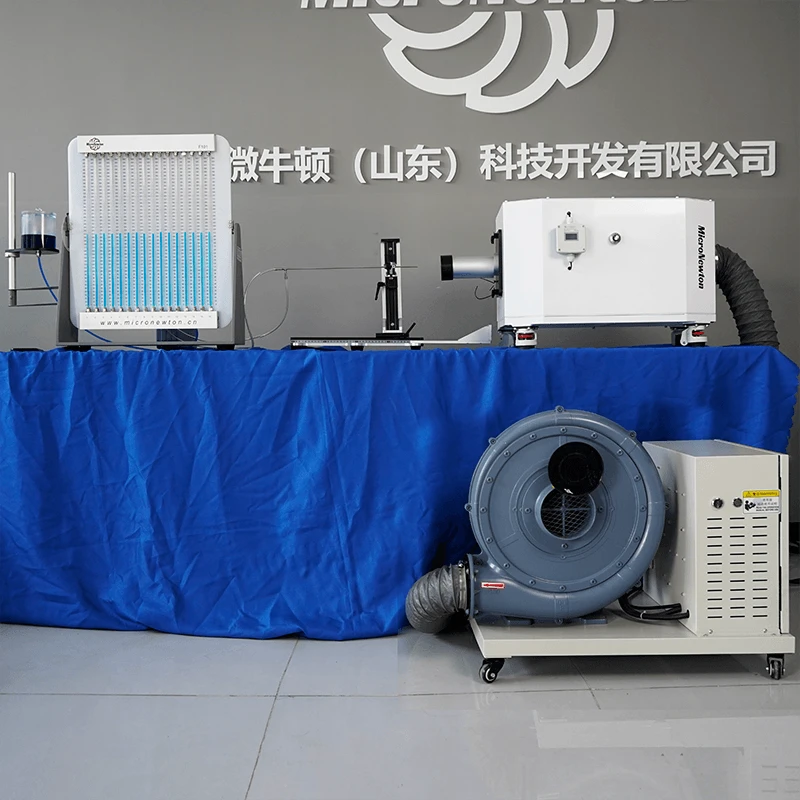

En combinaison avec le manomètre multitube, le système permet de mesurer la répartition de la pression axiale le long de l'axe central du tuyau, ainsi que d'étudier le comportement de la couche limite le long de la paroi interne. Il permet également de tracer des profils de vitesse dans le champ d'écoulement des canalisations et d'estimer les pertes de charge par frottement.
Un dispositif de positionnement central est inclus pour faciliter des mesures précises et reproductibles.
Partager:
Added to cart successfully
Fonctions expérimentales
1. Étudier la distribution de la pression et de la vitesse le long de la ligne centrale du flux d’air dans un tuyau circulaire.
2. Étudiez la distribution de la vitesse à différentes positions axiales.
3. Analyser les profils de vitesse radiale, la variation du débit massique et la distribution de l'énergie cinétique.
4. Étudiez la répartition de la couche limite le long de la paroi intérieure du tuyau.
Attributs du produit
|
Modèle de produit |
F104 |
Nom du produit |
Module expérimental à écoulement turbulent de tuyau circulaire |
|
Principaux matériaux |
Tôle d'acier galvanisée, POM noir, alliage d'aluminium |
Spécifications |
630 × 230 × 380 mm |
|
Poids du produit |
5,05kg |
Environnement opérationnel |
Température ambiante, Humidité relative ≤ 85% |
|
Alimentation d'entrée |
Aucun |
||
|
Modules requis |
Aucun |
Modules optionnels |
Aucun |
