Banc expérimental d'aérodynamique de base F100

Banc expérimental d'aérodynamique de base F100

Ce produit sert de banc expérimental fondamental conçu pour prendre en charge divers modules d'expérimentation aérodynamique en fournissant un débit d'air rectifié et un contrôle du volume d'air réglable.

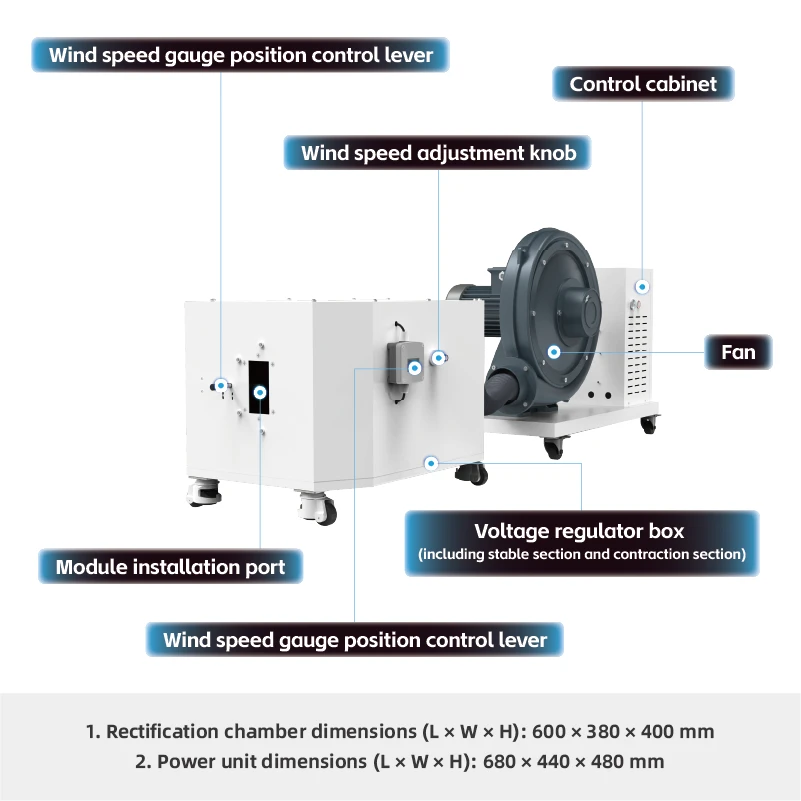

Le système se compose principalement d'un ventilateur à vitesse variable, d'une chambre de rectification et d'une interface de module. Il dispose d'une régulation de vitesse contrôlée par fréquence et d'une rectification du profil de vitesse (correction de distribution Vitoshinsky/vitesse) pour garantir un flux d'air stable et uniforme.

Lorsqu'il est utilisé avec un module manomètre multitube, le système permet jusqu'à 10 expériences aérodynamiques différentes pour la recherche et la vérification théorique.

En plus de son utilisation prévue avec des modules standard, il peut également fonctionner indépendamment comme unité d'alimentation en air polyvalente pour des applications expérimentales étendues.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Attributs du produit

Modèle de produit	F100	Nom du produit	Banc expérimental d'aérodynamique de base
Principaux matériaux	Acier Q235, résine photosensible blanche	Dimensions	1. Dimensions de la chambre de rectification (L × L × H) : 680 × 480 × 500 mm 2. Dimensions du bloc d'alimentation (L × L × H) : 750 × 445 × 560 mm
Poids du produit	70 kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz 110 V ±5 %, 50 Hz/60 Hz
Modules requis	Chambre de stabilisation de débit, boîtier de commande du banc d'essai (avec ventilateur)	Modules optionnels	Aucun
