Appareil expérimental à pompe parallèle série H265

Appareil expérimental à pompe parallèle série H265

Cet appareil est spécialement conçu pour l'enseignement de la mécanique des fluides et la formation pratique, permettant des expériences complètes dans trois conditions de fonctionnement : pompe centrifuge unique, fonctionnement en série et fonctionnement en parallèle. Il combine des fonctionnalités de démonstration et des fonctionnalités pratiques, ce qui le rend adapté à l'enseignement en laboratoire universitaire et aux tests de recherche fondamentale.

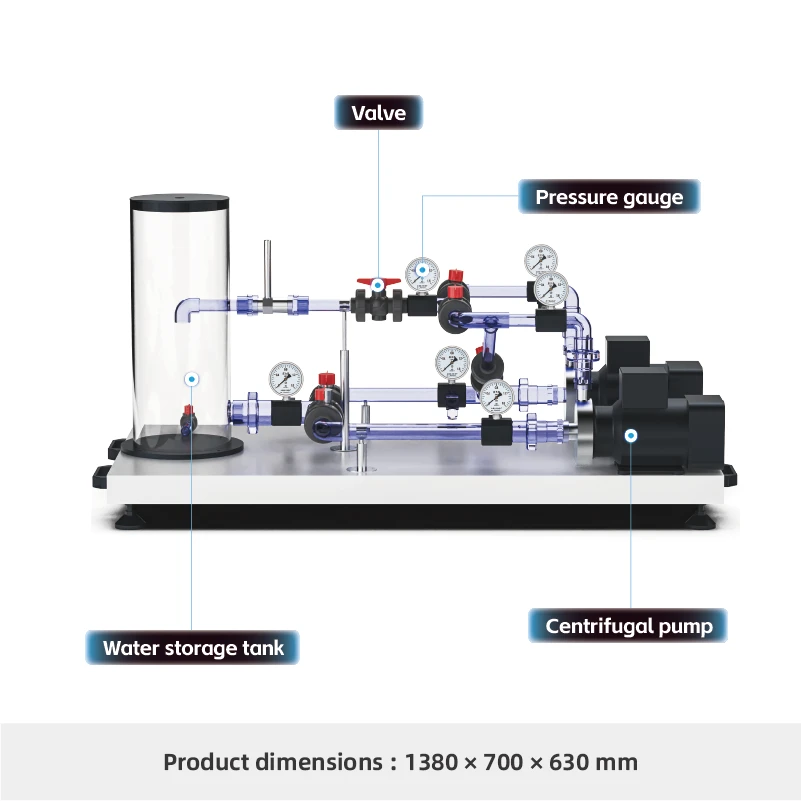

Le système est équipé de deux pompes centrifuges identiques et d'un réseau de tuyauterie complet, ainsi que d'instruments de précision tels que des manomètres, des débitmètres et des convertisseurs de fréquence. Les paramètres clés tels que le débit, la hauteur et la puissance peuvent être mesurés avec précision, et les données peuvent être automatiquement enregistrées et interrogées.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Fonctions expérimentales

1. Test de performance d'une pompe unique : mesurez le débit (Q) et la hauteur (H) de la pompe et tracez la courbe caractéristique de la pompe (Q-H).

2. Expérience de fonctionnement en série : vérifiez qu'en fonctionnement en série, le débit reste constant et les têtes sont additives, et déterminez la courbe caractéristique du fonctionnement en série.

3.Expérience de fonctionnement en parallèle : vérifiez qu'en fonctionnement en parallèle, la hauteur d'élévation est la même et les débits sont additifs, et déterminez la courbe caractéristique du fonctionnement en parallèle.

4. Mesure des caractéristiques du pipeline : testez la résistance du pipeline sous différentes ouvertures de vanne.

5. Analyse de comparaison opérationnelle : comparez les opérations de pompes simples, en série et parallèles pour comprendre les applications techniques de différentes configurations.

6. Expériences étendues : effectuez des expériences de cavitation de pompe, des tests de performances à vitesse variable et étudiez l'impédance du système et les règles de régulation du débit.

Attributs du produit

Modèle de produit	H265	Nom du produit	Appareil expérimental de pompe série-parallèle
Principaux matériaux	Feuille galvanisée, tuyau en PVC	Dimensions	1380×700×630mm
Poids du produit	74,5 kg	Environnement opérationnel	Température ambiante, humidité relative ≤ 85 %
Alimentation d'entrée	Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz 110 V ±5 %, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun
