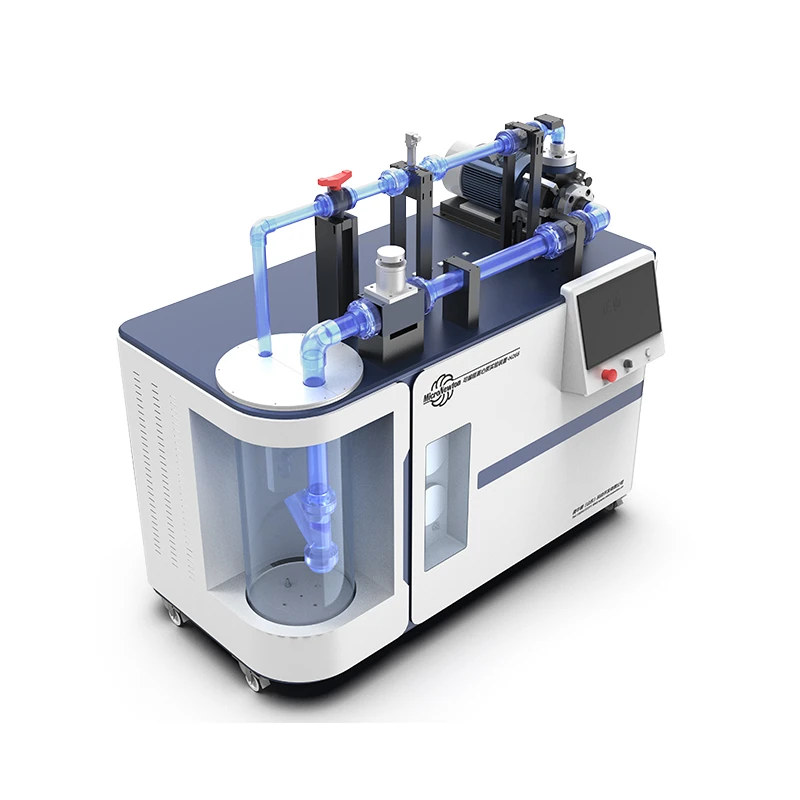

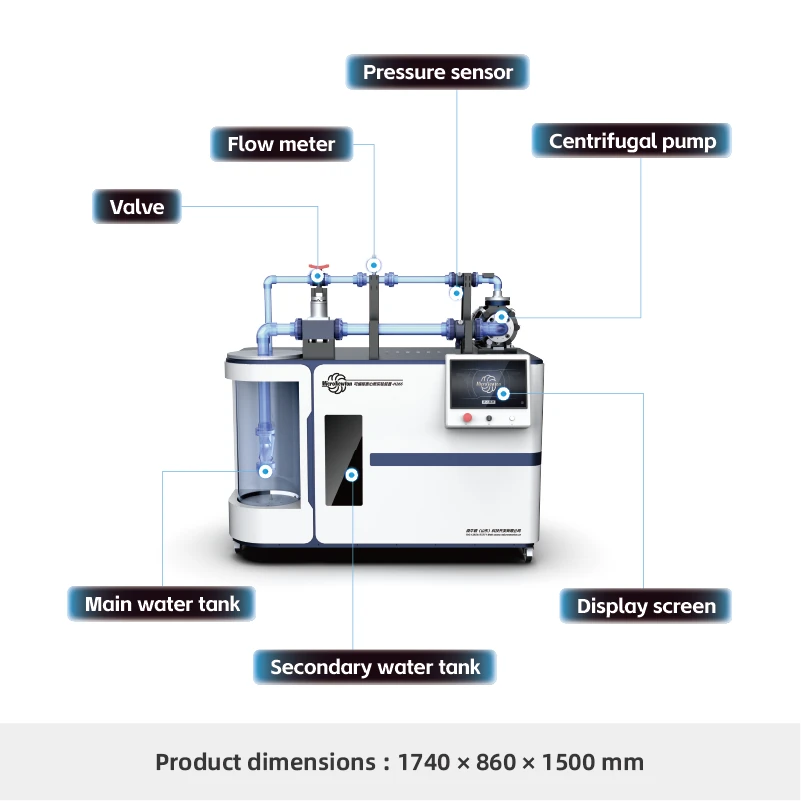

Cet appareil est conçu pour étudier les processus de transport et de pressurisation des fluides en mécanique des fluides. Le système se compose d'une pompe centrifuge avec des roues interchangeables, un moteur, une tuyauterie de circulation et des vannes de régulation, et est équipé d'un système d'acquisition de données informatisé pour la surveillance en temps réel de la pression, du débit et d'autres paramètres. De plus, l'appareil intègre des paramètres de gain PID pour le contrôle et la régulation du système.
Partager:
Added to cart successfully
Fonctions expérimentales
1. Effectuer une analyse mécanique des turbines, étudier l'équation d'Euler (turbine), la distribution du triangle de vitesse dans la roue et la courbe de performance idéale de la pompe centrifuge.
2. Étudiez les caractéristiques de la pompe centrifuge, y compris la consommation d’énergie réelle et l’efficacité sous différents débits et vitesses de rotation.
3.Avec la vitesse et les dimensions connues de la pompe, étudiez la sélection des paramètres de la pompe, la modélisation et la mise à l'échelle des similarités.
4. Effectuez une analyse caractéristique de la pompe centrifuge pour déterminer le point de fonctionnement sous différentes pressions.
Attributs du produit
|
Modèle de produit |
H266 |
Nom du produit |
Appareil expérimental de pompe centrifuge programmable |
|
Principaux matériaux |
Feuille galvanisée, Alliage d'aluminium 6061 |
Dimensions |
1740×860×1500mm |
|
Poids du produit |
145 kg |
Environnement opérationnel |
Température ambiante, humidité relative ≤ 85 % |
|
Alimentation d'entrée |
Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz 110 V ±5 %, 50 Hz/60 Hz |
||
|
Modules requis |
Aucun |
Modules optionnels |
Aucun |
