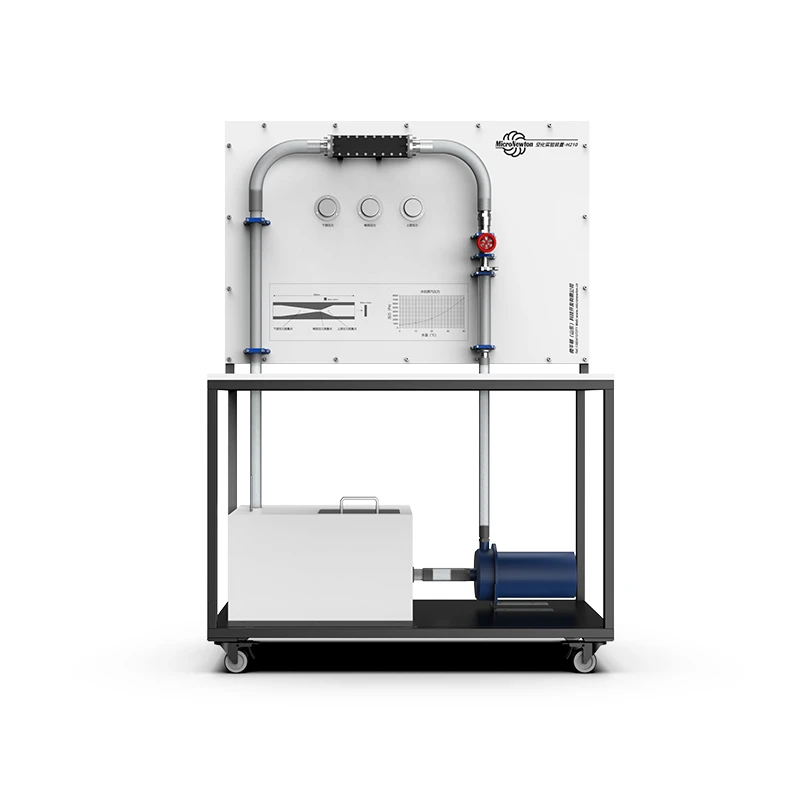

Appareil expérimental de cavitation H210

Appareil expérimental de cavitation H210

Cet appareil est conçu pour démontrer la formation de bulles dans un fluide en raison d'une réduction de pression locale, également connue sous le nom de cavitation. La cavitation est un phénomène classique de la mécanique des fluides provoqué par la libération de gaz dissous dans un liquide lorsque la pression locale chute.

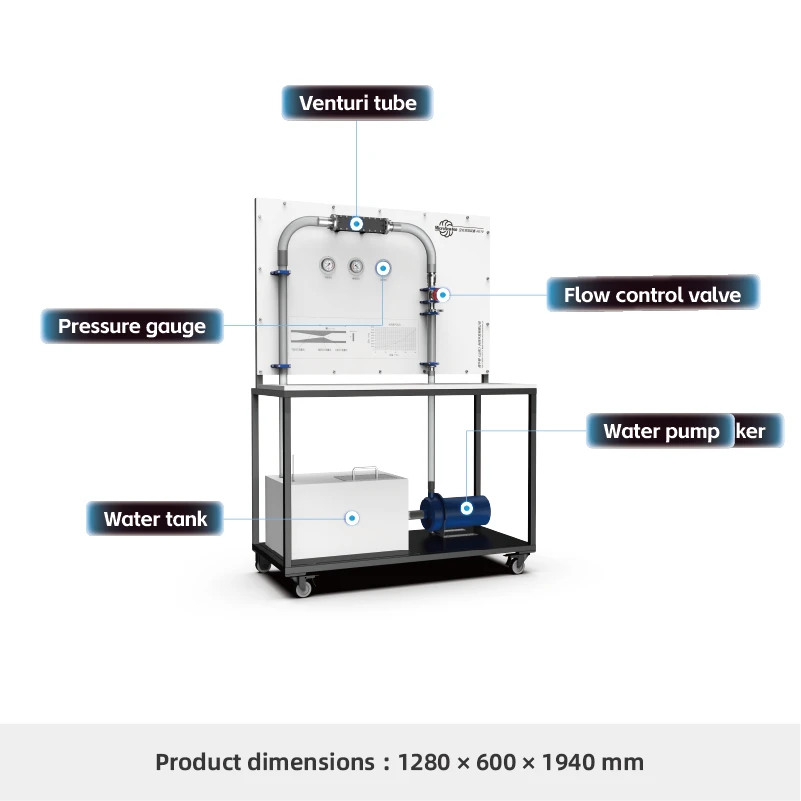

Pour faciliter l'observation de la cavitation, l'appareil comprend une section de tube Venturi spécialement conçue pour générer de la cavitation, ainsi que trois manomètres pour mesurer les pressions en amont, au col et en aval. L’ensemble du canal d’écoulement est constitué d’un matériau entièrement transparent, permettant une visualisation claire du phénomène. Le débit peut être ajusté avec précision pour montrer l’effet de la vitesse d’écoulement sur la formation de cavitation. Le processus expérimental est conçu de manière à ce que les étudiants puissent participer pleinement, y compris la conception préliminaire de l'expérience, contribuant ainsi à développer leurs compétences en matière d'innovation et de recherche.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Attributs du produit

Modèle de produit	H210	Nom du produit	Appareil expérimental de cavitation
Principaux matériaux	Acrylique, tôle galvanisée	Dimensions	1280×600×1940mm
Poids du produit	82 kg	Environnement opérationnel	Température ambiante, humidité relative ≤ 85 %
Alimentation d'entrée	Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz 110 V ±5 %, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun
