Laboratoire de stockage d’énergie

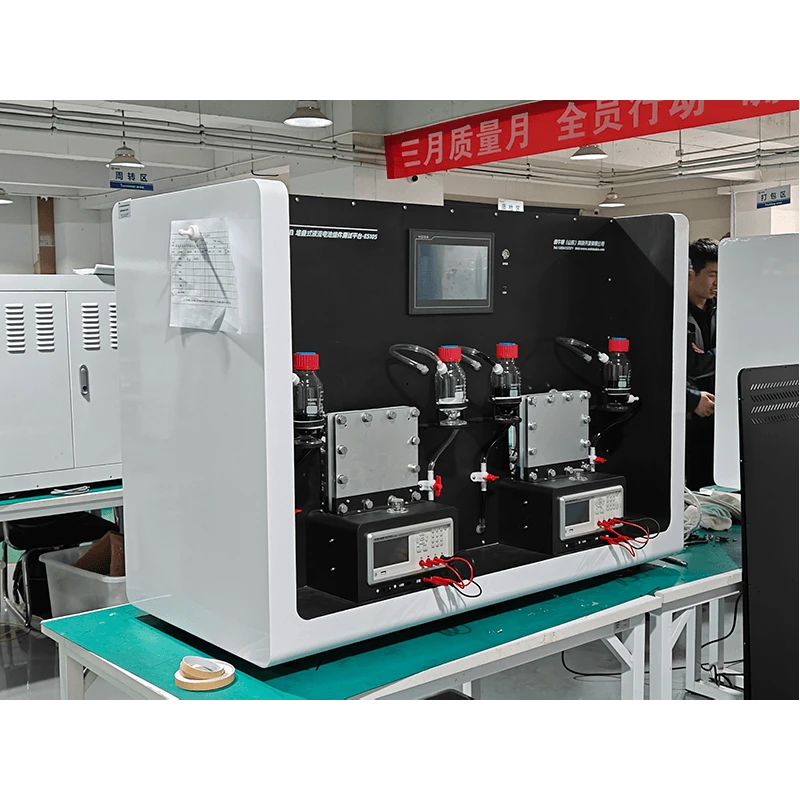

Ce produit se compose d'un instrument complet de test de batterie, de modules de batterie à débit, d'un réservoir de solution et d'une pompe de circulation. L'électrolyte est complètement isolé des électrodes, les solutions électrolytiques positives et négatives circulant à travers la pile sous l'entraînement de la pompe pour subir des réactions de décharge.
Ce produit réalise la conversion mutuelle entre l'énergie électrique et chimique grâce à la charge et à la décharge de l'électrolyte via la pile. Il analyse et calcule l'efficacité du stockage d'énergie des batteries à flux tout en comparant les performances de différents empilements de membranes échangeuses de protons, permettant aux chercheurs de maîtriser le flux de travail opérationnel des batteries à flux et d'acquérir une compréhension intuitive plus approfondie de la séparation puissance-énergie.
Partager:
Added to cart successfully
Fonction expérimentale
1. Différents systèmes de flux peuvent être utilisés, notamment l'alumine, le zinc-fer, le fer-chrome, le zinc-fer, le zinc-brome, l'iode, la solution organique, l'hydrogène électrolytique, le méthanol et la réduction du dioxyde de carbone, pour comparer leurs performances de charge-décharge. Les signaux de sortie peuvent être connectés à l'unité hôte de stockage d'énergie et au module de test de batterie.
2. L'efficacité de charge/décharge de la pile de test peut être mesurée.
3. L'effet de différents débits sur les performances de la pile peut être testé.
4. L'effet de différentes membranes d'échange de matériaux sur les performances de la pile peut être testé.
5. La densité de puissance et la densité énergétique de la batterie à flux peuvent être testées.
Les batteries 6.Flow peuvent être intégrées à d’autres systèmes de stockage d’énergie pour étudier leurs performances et leurs stratégies de contrôle optimisées dans les systèmes de stockage d’énergie hybrides.
Attributs du produit
|
Modèle de produit |
ES105 |
Nom du produit |
Plateforme de test de modules de batterie à flux empilé |
|
Principaux matériaux |
Alliage acier au carbone-aluminium |
Dimensions |
1300×600×930mm |
|
Poids du produit |
81 kg |
Environnement opérationnel |
À température ambiante, avec humidité relative ≤85% |
|
Alimentation d'entrée |
Monophasé à trois fils ，220V ±5%，50 Hz/60 Hz 110V ±5%，50 Hz/60 Hz |
||
|
Modules requis |
Aucun |
Modules optionnels |
Aucun |
