Laboratoire de stockage d’énergie
Ce produit se compose d'un compresseur, d'une pompe à eau, d'un réservoir de stockage et d'un groupe électrogène à turbine. L'énergie potentielle de pression fournie par la pompe de pressurisation simule l'énergie potentielle générée par la différence de hauteur du niveau de liquide, répondant ainsi aux limites des instruments expérimentaux intérieurs qui ne peuvent pas atteindre des niveaux d'eau élevés ; permettant ainsi le stockage d’une énergie potentielle suffisante dans les environnements intérieurs.
Cet appareil est un instrument expérimental miniaturisé développé sur la base de centrales électriques à accumulation par pompage à grande échelle, conçu à des fins d'enseignement expérimental et de recherche. Il simule le processus de production d’électricité par pompage-turbinage, collecte les paramètres opérationnels pertinents et effectue des calculs d’efficacité du stockage d’énergie.
Partager:
Added to cart successfully
Fonction expérimentale
1.Peut démontrer la disposition structurelle et les principes de fonctionnement d'une centrale électrique à accumulation par pompage.
2. Des études expérimentales telles que l'analyse de l'efficacité du stockage par pompage et le fonctionnement en crête-vallée peuvent être menées.
3. Il peut simuler le stockage d'électricité pendant les heures creuses et le processus de production d'énergie pendant les périodes de consommation de pointe.
4. Peut simuler le processus de régulation de fréquence des centrales électriques à stockage par pompage.
5. La relation entre la production d’électricité et la différence de niveau d’eau peut être étudiée.
6. La relation entre la production d’électricité et la différence de niveau d’eau peut être étudiée.
7. La relation entre la vitesse de rotation de la turbine et la différence de niveau d’eau peut être étudiée.
8. La relation entre la production d’électricité et la vitesse de rotation de la turbine peut être étudiée.
9. Il peut tracer des courbes puissance-temps et calculer la production d’énergie sur une période de temps spécifiée.
10. L’analyse de l’efficacité de la conversion énergétique est réalisable.
Attributs du produit
|
Modèle de produit |
ES102 |
Nom du produit |

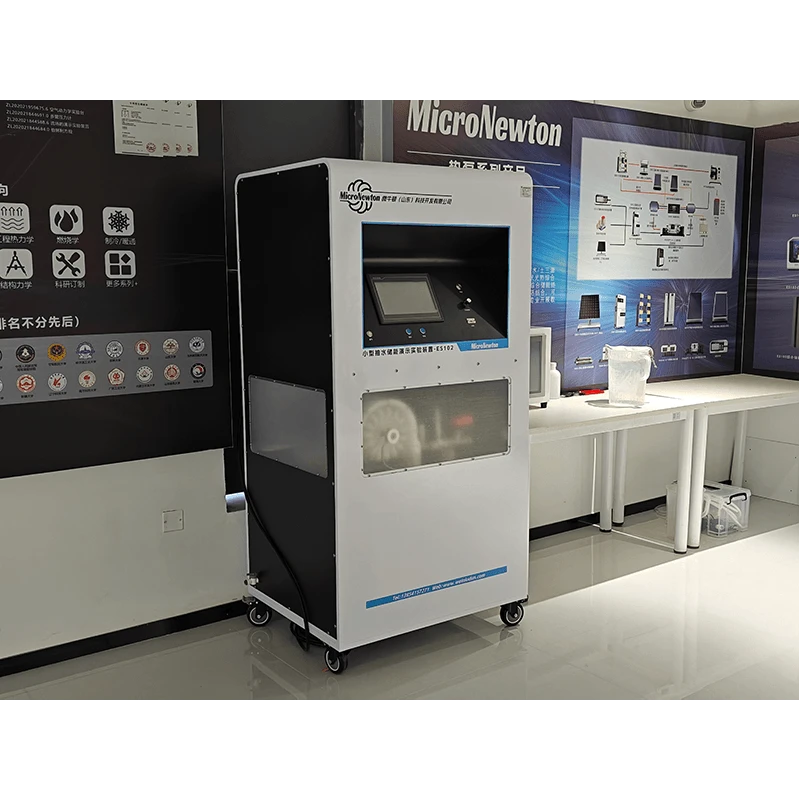

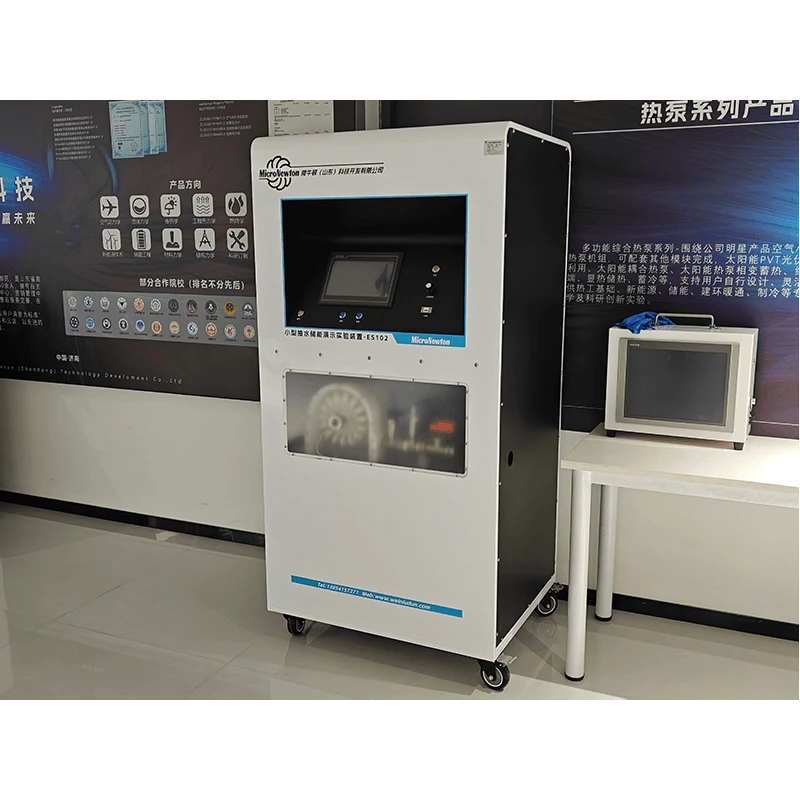

Installation expérimentale de démonstration d’énergie de stockage par pompage à petite échelle |
|
Principaux matériaux |
Acier au carbone, acier inoxydable |
Dimensions |
Dimensions du réservoir d'eau cylindrique : 995×730×1957 mm ; Dimensions du réservoir d'eau carré : 750×650×550 mm ; Dimensions du corps principal : 855×700×1745 mm |
|
Poids du produit |
Environ 500 kg |
Environnement opérationnel |
À température ambiante, avec humidité relative ≤85% |
|
Alimentation d'entrée |
Triphasé à cinq fils, 380 V ±5%,50Hz/60Hz | ||
|
Modules requis |
Aucun |
Modules optionnels |
Aucun |
