Laboratoire de stockage d’énergie

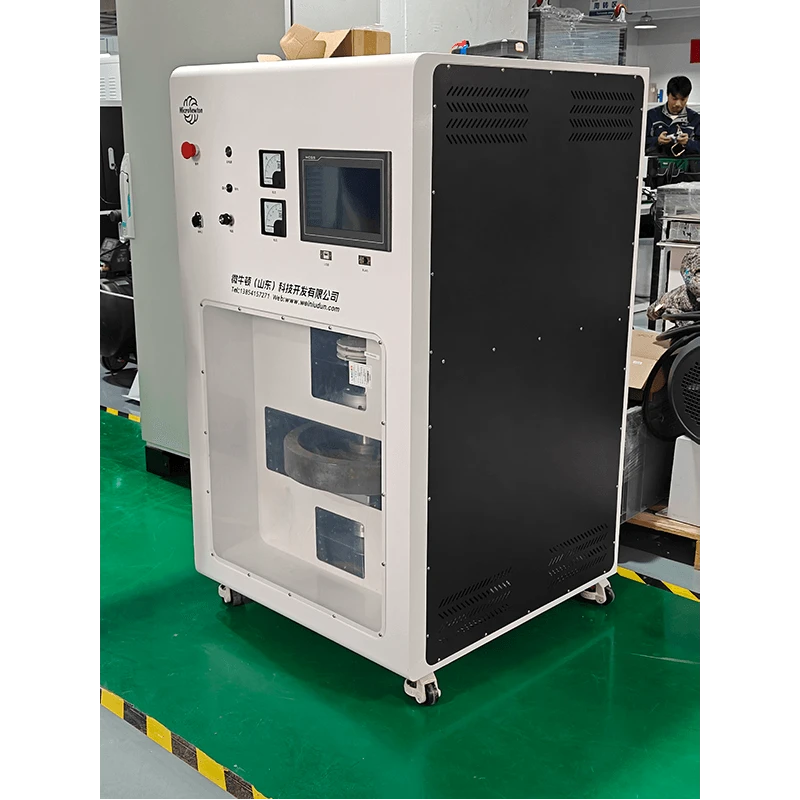

Ce produit se compose d'un corps de volant d'inertie, d'un embrayage électromagnétique, d'un servomoteur, d'un générateur et d'un module de mesure de l'énergie électrique. Son mécanisme central convertit l’énergie électrique en énergie cinétique pour la stocker grâce à la rotation à grande vitesse du volant d’inertie. En analysant la relation entre la vitesse de rotation et la capacité de stockage d'énergie en fonction des paramètres de diamètre et de poids du volant, le système évalue son efficacité dans diverses conditions de fonctionnement en surveillant la consommation et la génération d'énergie électrique pendant les phases de charge et de décharge. De plus, les appareils de précision permettent de surveiller en temps réel des paramètres critiques tels que la vitesse de rotation, le courant, la tension et la consommation d'énergie, les données expérimentales étant enregistrées en continu.
Partager:
Added to cart successfully
Fonction expérimentale
1. En intégrant des paramètres tels que le diamètre et le poids du volant, la relation entre la vitesse de rotation et la capacité de stockage d'énergie peut être analysée.
2.En surveillant l'énergie électrique consommée ou générée pendant les phases de charge et de décharge, l'efficacité du système dans diverses conditions de fonctionnement peut être évaluée. Parallèlement, les instruments de précision permettent une surveillance précise en temps réel de paramètres clés tels que la vitesse de rotation, le courant, la tension et la consommation d'énergie, les données expérimentales étant enregistrées en continu.
3. Une expérience démontrant la relation entre la capacité de stockage d'énergie du volant d'inertie et la vitesse de rotation/inertie
4. Applicable aux expériences caractéristiques de charge-décharge des systèmes de stockage d'énergie à volant d'inertie
Attributs du produit
|
Modèle de produit |
ES103 |
Nom du produit |
Système expérimental de stockage d'énergie par volant d'inertie à petite échelle |
|
Principaux matériaux |
acier au carbone |
Dimensions |
800×820×1400mm |
|
Poids du produit |
68 kg |
Environnement opérationnel |
A température ambiante, avec humidité relative ≤85% |
|
Alimentation d'entrée |
Monophasé à trois fils, 220 V ±5%，50 Hz/60 Hz ；110V ±5%，50 Hz/60 Hz | ||
|
Modules requis |
Aucun |
Modules optionnels |
Aucun |
