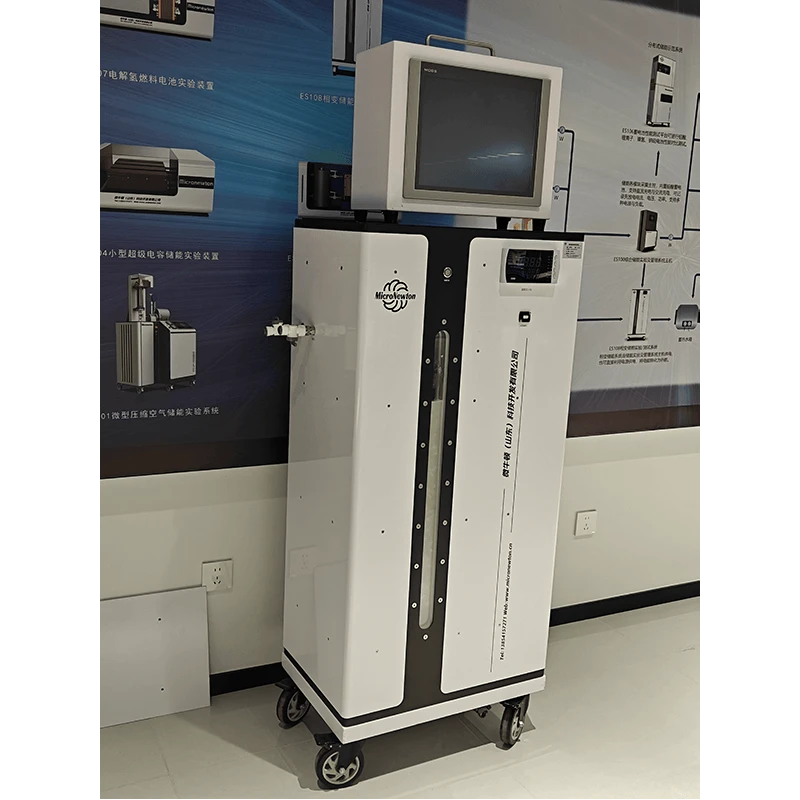

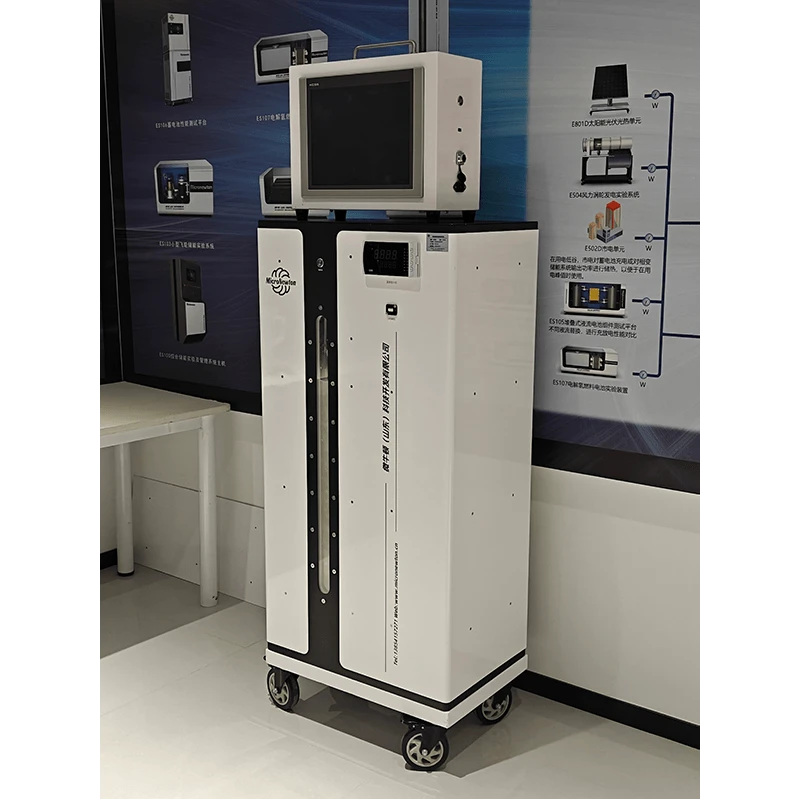

Laboratoire de stockage d’énergie
Ce produit se compose principalement d'une unité de stockage de chaleur régénérative, d'unités de support structurel composites, d'une unité de chauffage, d'une unité d'échange thermique, d'une unité d'acquisition de données et d'une unité de contrôle.
Ce produit est un dispositif complet d'enseignement et de recherche intégrant le stockage d'énergie thermique, la surveillance dynamique et la vérification des performances. Sa fonction expérimentale principale utilise des capteurs de température multipoints de haute précision pour collecter des données de champ de température en temps réel pendant les processus de fusion endothermique et de solidification exothermique des matériaux à changement de phase, permettant des expériences telles que l'étude des caractéristiques de stockage et de libération de chaleur de l'unité de stockage d'énergie, l'analyse des propriétés thermophysiques des matériaux à changement de phase, la vérification des technologies d'amélioration du transfert de chaleur, le test des performances des caloducs et l'optimisation des stratégies de gestion de l'énergie.
Partager:
Added to cart successfully
Fonction expérimentale
1. Il peut être utilisé conjointement avec des unités solaires thermiques ou des systèmes de pompe à chaleur pour stocker directement l'énergie thermique de l'eau chaude ; alternativement, il peut convertir l’excédent d’électricité provenant de l’énergie éolienne ou solaire ou de l’électricité hors pointe en énergie thermique pour la stocker via le chauffage électrique.
2. Prend en charge le remplacement par différents matériaux et structures composites
3.Expériences sur les propriétés thermiques et physiques applicables aux matériaux à changement de phase
4. Peut être utilisé pour tester les caractéristiques de distribution de la température de stockage thermique des matériaux à changement de phase
5. Peut être utilisé pour tester les caractéristiques de stockage et d'extraction de chaleur des matériaux à changement de phase
6. Des expériences complètes peuvent être menées en intégrant d'autres modules tels que l'énergie solaire et les pompes à chaleur.
Attributs du produit
|
Modèle de produit |
ES108 |
Nom du produit |
Système expérimental de stockage d'énergie à changement de phase |
|
Principaux matériaux |
Acier au carbone, acier inoxydable |
Dimensions |
900×900×1600 mm |
|
Poids du produit |
78 kg |
Environnement opérationnel |
A température ambiante, avec humidité relative ≤85% |
|
Alimentation d'entrée |
Monophasé à trois fils ，220V ±5%，50 Hz/60 Hz 110V ±5%，50 Hz/60 Hz |
||
|
Modules requis |
Aucun |
Modules optionnels |
Aucun |
