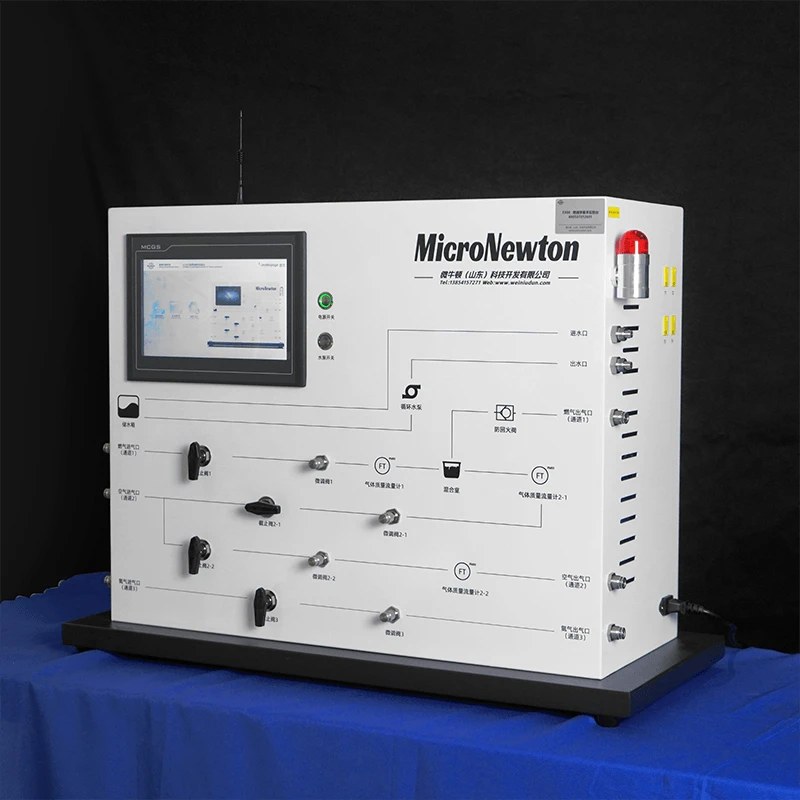

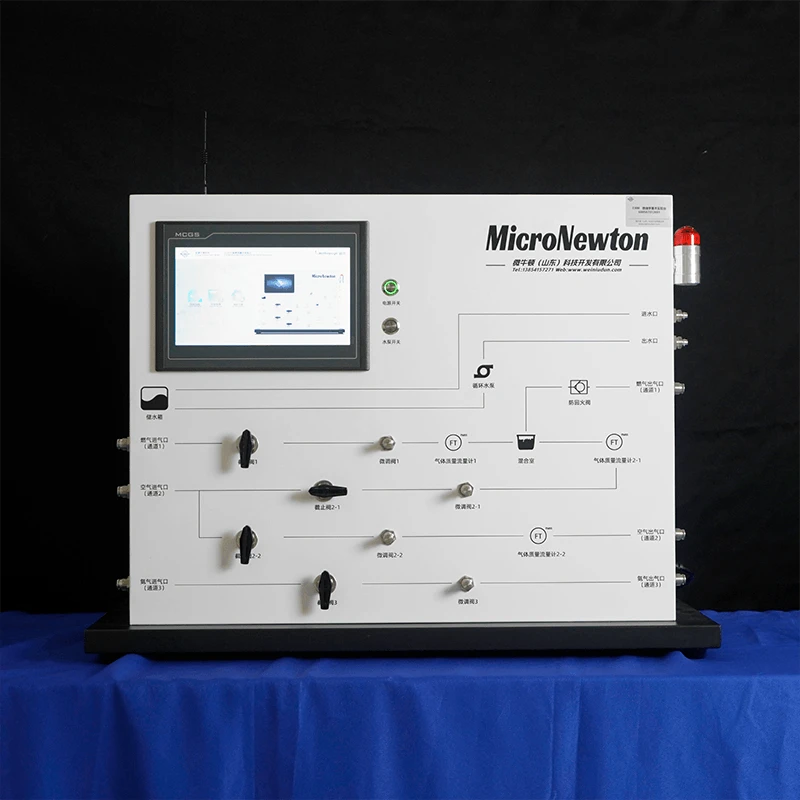

Le dispositif expérimental complet de combustion E300 est le centre de collecte et de contrôle des produits de la série de combustion, prenant en charge l'intégration de plusieurs gaz et différents modules expérimentaux, et obtenant diverses flammes en modifiant le rapport de mélange de carburant et d'air. Cet appareil dispose de trois canaux principaux. Les trois entrées d'air de gauche peuvent être connectées respectivement au gaz, à l'air et à l'azote, et elles s'écoulent des trois sorties d'air de droite. Le débit de gaz peut être ajusté grâce à une vanne de réglage fin. Le canal d'air peut être divisé en deux, avec une branche connectée au canal de gaz pour le pré-mélange du gaz et de l'air dans la chambre de mélange. Le canal de gaz et les deux canaux d'air sont équipés de débitmètres massiques de gaz, qui peuvent collecter le débit, la pression et la température à l'intérieur des canaux. L'appareil est équipé d'un réservoir d'eau de refroidissement intégré et d'une pompe à eau de circulation, qui peuvent fournir de l'eau de refroidissement pour l'équipement de support. L'équipement est équipé d'une valve anti-retour de feu et d'un détecteur de fuite de gaz pour garantir une utilisation en toute sécurité. Equipé de quatre canaux thermocouples, il peut être connecté à des thermocouples pour mesurer la température de la flamme. Les données expérimentales peuvent être transmises à la tablette de support via l'émetteur de signal équipé de l'appareil.
Partager:
Added to cart successfully
Fonctionnalité expérimentale
1.Affichez le schéma expérimental.
2. Afficher les données de débit de gaz
3. Fournir du gaz et de l'air à l'équipement et contrôler le débit
4. Utilisé comme plate-forme expérimentale universelle de recherche sur la combustion.
Attributs du produit
|
Modèle de produit |
E300 |
Nom du produit |
Dispositif expérimental complet pour la science de la combustion |
|
Principaux matériaux |
Tôle galvanisée, acier inoxydable 304 |
Dimensions |
800×350×600 mm |
|
Poids du produit |
37 kg |
Environnement opérationnel |
Température ambiante, humidité relative ≤ 85%, ventilation |
|
Alimentation d'entrée |
Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz 110 V ±5 %, 50 Hz/60 Hz |
||
|
Modules requis |
Aucun |
Modules optionnels |
Aucun |
