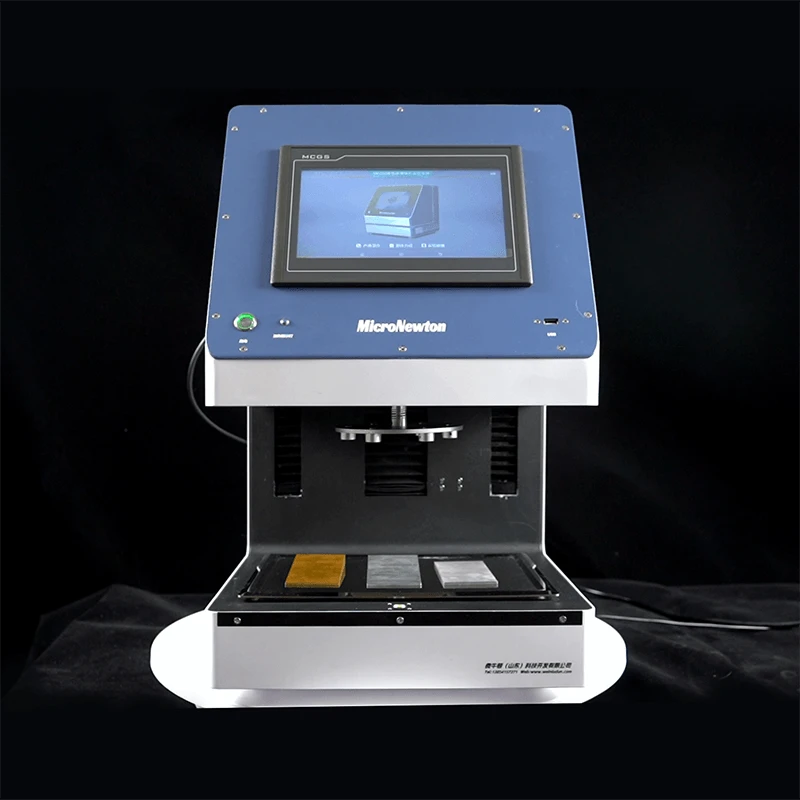

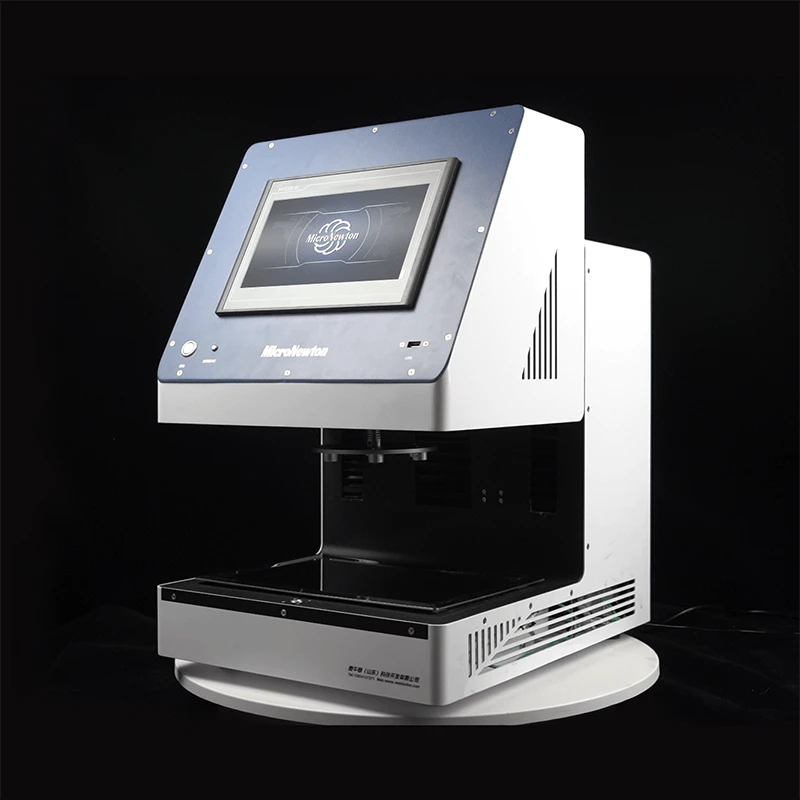

Transfert de chaleur en ébullition
Ce produit est conçu sur la base de la théorie de l'ébullition en film dans le transfert de chaleur. Il intègre un système de chauffage, un système de levage de gouttelettes et un système d'acquisition et de contrôle de données. L'appareil est utilisé pour étudier l'ébullition de films (phénomène de Leidenfrost) sous différentes hauteurs de gouttelettes, tailles de gouttelettes et structures de surface.
Il permet une série d'expériences basées sur le phénomène d'ébullition du film de Leidenfrost et peut être étendu à d'autres études liées aux gouttelettes.
Le système est équipé d'un écran d'affichage des opérations. La structure principale comprend une fonction de levage qui permet d'économiser de l'espace dans le laboratoire et d'éviter l'accumulation de poussière et les rayures sur la surface, prolongeant ainsi considérablement la durée de vie de la surface de travail.
Partager:
Added to cart successfully
Fonctions expérimentales
1.Observez le phénomène Leidenfrost des gouttelettes d'eau sur différentes surfaces rugueuses (lisse, en dents de scie, etc.).
2. Étudiez la direction et la vitesse du mouvement des gouttelettes sur des plaques en dents de scie avec différents matériaux et angles d'inclinaison.
3. Tracez les courbes de durée de vie des gouttelettes et analysez les changements de taille géométrique au fil du temps.
4.Avec plusieurs modules expérimentaux, démontrez le mouvement directionnel des gouttelettes et comparez les comportements de mouvement sur différents échantillons de test.
Attributs du produit
|
Modèle de produit |
TH300 |
Nom du produit |
Appareil expérimental d'ébullition de film |
|
Principaux matériaux |
Plaque d'acier galvanisé, acier inoxydable 304, laiton H62 |
Dimensions |
400 × 520 × 490 mm |
|
Poids du produit |
58,25 kg |
Environnement opérationnel |
Température ambiante, Humidité relative ≤ 85% |
|
Alimentation d'entrée |
Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz |
||
|
Modules requis |
1. Trois rails en dents de scie à 60° (aluminium / laiton / acier inoxydable) 2. Bloc de chenille plat en aluminium en dents de scie 3. Bloc de chenille convexe en aluminium en dents de scie 4. Bloc d'aluminium spécial pour les expériences sur la durée de vie des gouttelettes |
Modules optionnels |
Aucune |
